Подъёмный бар механизм GTV MODERN LIFT P1, короткий

Подъёмный бар механизм GTV MODERN LIFT P1, короткий

GTV
MODERN LIFT
Подъёмный механизм

Описание

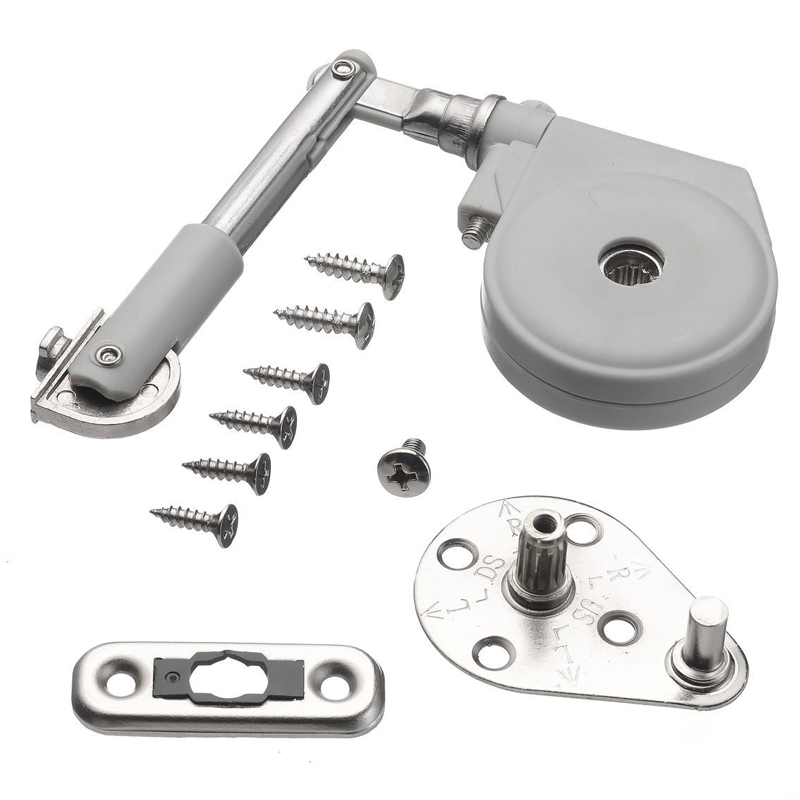

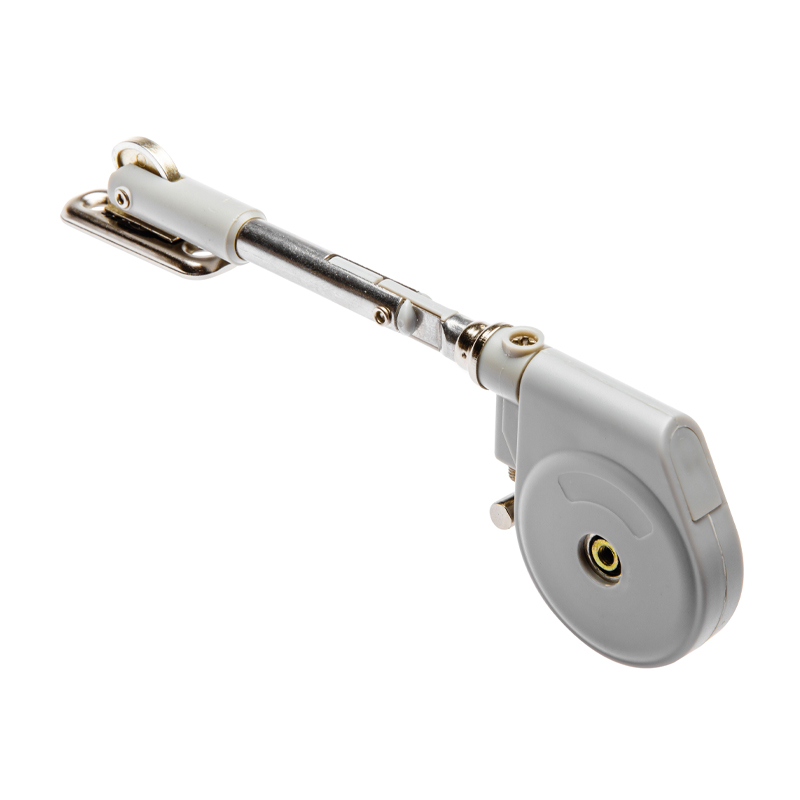

Подъёмник барный масляный MODERN LIFT P1 короткое плечо - мебельный лифт, открывающий фасад за счет поршня и обеспечивающий плавный ход дверцы посредством масляного демпфера.

ВАЖНОЕ ДОПОЛНЕНИЕ

  • Подъемник рекомендуется использовать совместно с барными петлями (PD-MD-ZB-01 или PD-MD-ZB-04, специально разработанными для данного изделия. Барные петли приобретаются отдельною

ПРИМЕЧАНИЕ

Для расчета веса фасада воспользуетесь формулой:
Вес фасада = ширина х высота х толщина х плотность плиты.
* Максимальный вес фасада зависит от его высоты.

ПРИМЕР ДЛЯ РАСЧЕТА
Значение плотности плиты: 650 kg/m3 (для плиты 18 mm)
Значение размера фасада: 250 mm x 600 mm

Формула = ширина х высота х толщина х плотность плиты = 0,25мх0,6мх0,018м х 650 кг/м3 =1,755 кг

То есть для фасада 250ммх600мм достаточно 1 подъёмника с коротким плечом и максимальной нагрузкой 1,755 кг.

Бренд
GTV
Страна производства
Польша
Артикул
PD-MDLIFT-P1-D
Вес, кг
0,138
Единица измерения
шт
Цвет
Серый
Материал
Сталь
Угол, подъема, градус
90
Доводчик
Нет
Заглушка
Есть
Тип открывания фасада
Откидной фасад
Толщина фасада, мм
18
Ширина фасада, мм
600-900
Высота фасада, мм
250-400
Длина товара, мм
130
Ширина товара, мм
90
Высота товара, мм
15
Глубина (длина) упаковки, мм
180
Ширина упаковки, мм
140
Высота упаковки, мм
90
Глубина (длина) большой упаковки, мм
460
Ширина большой упаковки, мм
290
Высота большой упаковки, мм
200
Количество в упаковке
10
Количество в большой упаковке
100
